概述：

  JZJWLW無油立式真空機組，是以羅茨真空泵（又名羅茨增壓泵）為主泵，以WLW型無油立式真空泵為前級泵，通過電接點壓力表，電接點真空表來實現羅茨真空泵、無油真空泵的自動啟閉，自動保護及整套機組的安全保護的真空獲得設備，廣泛應用于電子、真空鍍膜、化纖、冶金、熱處理、焊接、化工等行業的真空蒸餾、結晶、干燥、聚酯切片蒸粘等過程。

  它除了具有一般羅茨真空機組的某些特點外，由于采用無油真空泵（本產品過流部分采用無油潤滑和無油密封技術）作為前級泵，能提高真空清潔度，可獲潔凈真空，特別適應抽除遇油反應的氣體及無可冷凝、無壓縮凝固性氣體（如CO2/環戊二烯、苯、甲苯、醇類等）的工業的工業流程中。

工作原理及結構特點：

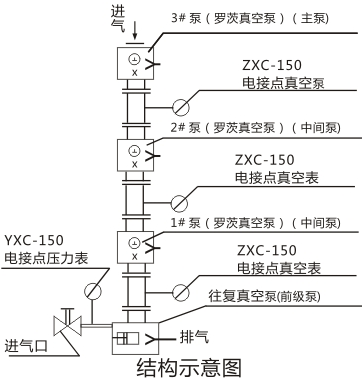

JZJW型羅茨往復式無油真空機組是由兩大部分組成，即泵部分（抽氣部分）和電源控制部分。JZJW型的四級機組的泵部分是由三臺羅茨真空泵和一臺WLW型往復式無油真空泵四級串聯而成，其中無油真空泵叫做前級泵，與被抽容器相聯的羅茨真空泵叫做主泵級，與前級泵和主泵級相聯的羅茨真空泵叫做中級泵、如果去掉中間級一臺羅茨真空泵，就構成JZJW型三級機組；如果去掉中間級二臺羅茨真空泵，就構成JZJW型二級機組，本型號二級機組的極限真空為133Pa,三級機組的極限真空為15Pa，四級機組的極限真空為1Pa。

由于普通型羅茨真空泵不能在大氣下起動，故須在排氣端預先抽成真空，然后再起動，所以在羅茨真空泵進出口須配備前級真空泵（簡稱前級泵）作為預抽泵。對于JZJW四節機組而言，主泵級的前級泵為2號羅茨真空泵，2號羅茨泵的前級泵為1號羅茨真空泵，1號羅茨真空泵的前級泵為無油真空泵；對于JZJW型三級機組而言（去掉2號羅茨真空泵），主泵級的前級泵為1號羅茨真空泵，1號羅茨真空泵的前級泵為無油真空泵；對于JZJW型二級機組而言（去掉二臺中間泵），主泵級的前級真空泵為無油真空泵。

  各級真空泵之間的抽速比（后級泵抽速與前級泵抽速比）要符合一定的比例?？紤]到在高抽速比下前級泵配用功率和抽排氣能力的不足對后級真空泵的不利影響，一般抽速比不宜大于3，而以取抽速比為2左右為佳。

  由于羅茨真空泵具有優良的抽氣特性（在低壓下具有大的抽速），且在羅茨真空泵的極限真空范圍內使用羅茨真空泵作為后級真空泵，總能比前級真空提高一個數量極的高真空（如前級真空度100Pa，那未使用羅茨真空泵做后級真空泵，就可提高到10Pa，余類推）。由于羅茨真空泵的轉子與轉子，轉子與泵腔均無機械接觸，無需潤滑，故其功率損耗就明顯小于具有相同抽速的其他類型機械真空泵。又由于前級真空泵采用無油潤滑的無油真空泵，對抽除遇油反應的氣體和尾氣需回收的工業過程，特別適宜。

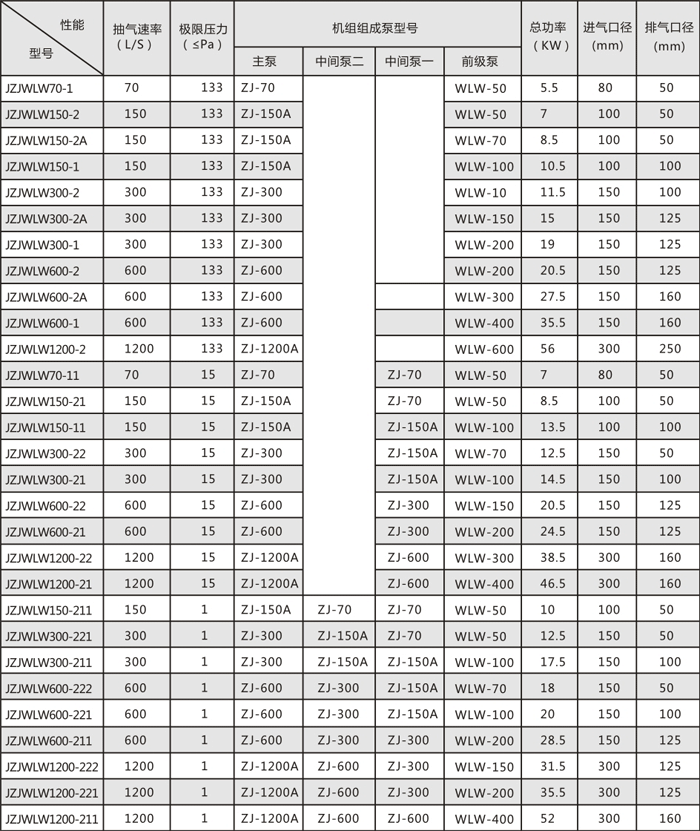

性能及規格Function&Specifications

注：

1.以上表格為行業推薦標準型號，也可以根據客戶特殊要求，異性設計。
2.單泵的技術參數詳見各泵的性能參數。
